Schläuche
Bei der Feuerwehr eingesetzte Schläuche
| Größe | Durchmesser in mm | Durchflussmenge max. in Liter / min | genormte Längen nach DIN 14811 | Masse in kg | Volumen in Liter (ca.) | Masse gefüllt in kg (ca.) |
|---|---|---|---|---|---|---|
| F | 152 | - | - | - | - | |
| A | 110 | 6.000 | 5 m | 8,8 | 47,5 | 56,3 |
| 20 m | 26,8 | 190,1 | 216,9 | |||
| 1,6 m (Saugschlauch) | 14,0 | 15,2 | 29,2 | |||
| 2,5 m (Saugschlauch) | 20,3 | 23,8 | 44,1 | |||
| B | 75 | 2.400 | 5 m | 5,0 | 22,1 | 27,1 |
| 20 m | 16,4 | 88,4 | 104,8 | |||
| 35 m | 27,8 | 154,6 | 182,4 | |||
| 1,6 m (Saugschlauch) | 7,6 | 7,1 | 14,7 | |||
| 2,5 m (Saugschlauch) | 11,0 | |||||
| C | 42 | 600 | 15 m | 6,1 | 20,8 | 26,9 |
| 20 m | 27,7 | |||||
| 30 m | 11,4 | 42,5 | 53,0 | |||
| 52 | 1.200 | 15 m | 7,3 | 31,9 | 39,2 | |
| 20 m | 42,5 | |||||
| D | 25 | 140 | 5 m | 1,4 | 2,5 | 3,9 |
| 15 m | 3,8 | 7,4 | 11,2 |
Druckverluste in Abhängigkeit vom Förderstrom
siehe auch: Löschwasserförderung lange Wegstrecke
Werte pro 100 Meter Schlauchlänge (kursive Werte sind aus Druckverlustdiagrammen abgelesen)
| Förderstrom | Druckverlust in bar | |||||
|---|---|---|---|---|---|---|
| in Liter/Minute | D | C42 | C52 | B | A | F |
| 40 | 1,9 | |||||
| 60 | 4,0 | 0,2 | ||||
| 80 | 6,9 | 0,4 | ||||
| 100 | 10,6 | 0,6 | 0,2 | |||
| 120 | 14,9 | 1,1 | 0,3 | |||
| 140 | 20,0 | 1,7 | 0,5 | |||
| 200 | 2,3 | 0,6 | 0,1 | |||
| 250 | 3,5 | 0,9 | 0,15 | |||
| 300 | 5,0 | 1,3 | 0,2 | |||
| 350 | 6,8 | 1,6 | 0,25 | |||
| 400 | 8,8 | 2,0 | 0,3 | |||
| 450 | 11,2 | 2,6 | 0,4 | |||
| 500 | 13,8 | 3,3 | 0,5 | 0,01 | ||
| 600 | 20,0 | 4,8 | 0,6 | |||
| 700 | 6,6 | 0,9 | ||||
| 800 | 8,5 | 1,1 | ||||
| 900 | 1,5 | |||||
| 1000 | 13,5 | 1,7 | 0,3 | 0,04 | ||
| 1100 | 1,9 | 0,35 | ||||
| 1200 | 20,0 | 2,5 | 0,4 | |||
| 1300 | 2,9 | 0,45 | ||||
| 1400 | 3,45 | 0,5 | ||||
| 1500 | 4,0 | 0,6 | 0,09 | |||
| 1600 | 4,6 | 0,65 | ||||
| 1700 | 5,2 | 0,75 | ||||
| 1750 | 0,12 | |||||
| 1800 | 5,8 | 0,8 | ||||
| 1900 | 6,4 | 0,9 | ||||
| 2000 | 7,0 | 1,0 | 0,16 | |||
| 2100 | 7,6 | 1,1 | ||||
| 2200 | 8,2 | 1,2 | ||||
| 2250 | 0,20 | |||||
| 2300 | 8,8 | 1,3 | ||||
| 2400 | 9,4 | 1,45 | ||||
| 2500 | 10,0 | 1,6 | 0,22 | |||
| 2600 | 1,75 | |||||
| 2700 | 1,9 | |||||
| 2750 | 0,26 | |||||
| 2800 | 2,0 | |||||
| 2900 | 2,15 | |||||
| 3000 | 2,3 | 0,31 | ||||
| 3250 | 0,36 | |||||
| 3500 | 0,41 | |||||
| 3750 | 0,47 | |||||
| 4000 | 0,53 | |||||
| 4250 | 0,60 | |||||
| 4500 | 0,65 | |||||
| 5000 | 0,78 | |||||

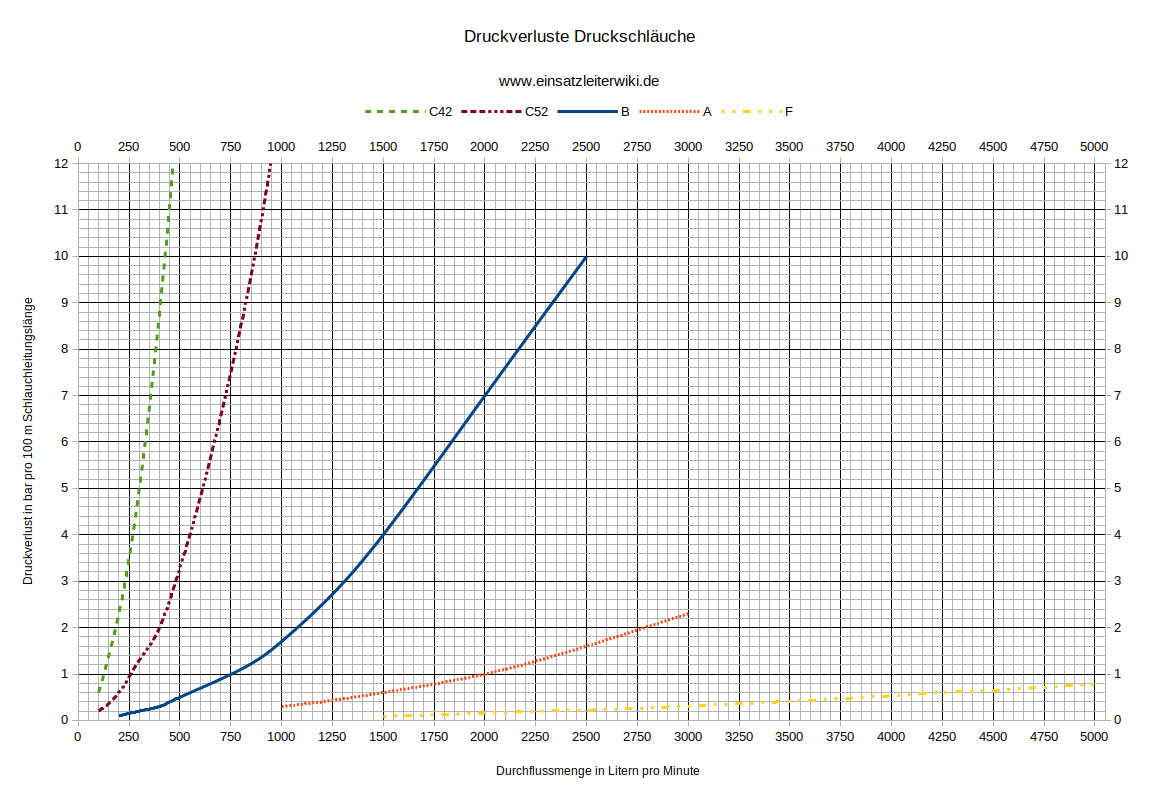

Druckverluste bei verschiedenen Schlauchgrößen (klicken um die Grafik in voller Größe zu öffnen)
Schlauchhaspeln
| Tragbare Schlauchhaspel | Fahrbare Schlauchhaspel | |||||
|---|---|---|---|---|---|---|
| Schlauch | C42, 15 m | C52, 15 m | B, 20 m | C42, 15 m | C52, 15 m | B, 20 m |
| Mindestanzahl Schläuche | 7 | 5 | 2 | 25 | 20 | 8 |
| Gesamtlänge Schläuche mindestens | 105 m | 75 m | 40 m | 375 m | 300 m | 160 m |
maximale Länge von Saugleitungen
siehe dazu wasserentnahme_aus_offenem_gewaesser
Quellenangabe
- B1-Lehrgang 02/2012 am Führungs- und Schulungszentrum der BF Köln
- Schlauchkunde, THW-Ergolding, Mathias Plonka
- Formeln, Tabellen und Wissenswertes für die Feuerwehr. Ferdinand Tretzel, Kohlhammer 2003.
